Suport video LCD pe perete

Suportul pentru perete video LCD este un sistem de suport metalic modular special conceput pentru pereții video LCD, aplicat pe scară largă în scenarii de îmbinare cu mai multe ecrane, inclusiv monitorizarea securității, centre de conferințe, publicitate comercială și centre de comandă a traficului. Fabricat din plăci de oțel laminate la rece de înaltă rezistență, cu mecanisme de reglare fină de precizie, suportă instalarea pe perete și pe podea, cu reglare independentă pentru fiecare panou pentru a asigura goluri uniforme de îmbinare și suprafață globală plană. Furnizat direct de producător, personalizarea OEM este disponibilă.

Trei puncte de durere ale ingineriei de bază rezolvate

1. Spații de îmbinare inegale – reglare fină în 6 direcții, spațiu minim de până la 0,5 mm

2. Slăbire pe termen lung – suporturi inferioare portante + purtător de forță în mai multe puncte, fără deformare în 8 ani

3. Întreținere dificilă – Dezasamblare independentă pentru un singur panou, înlocuire în 90 de secunde

Ghid de selecție a modelului

De ce să alegeți suportul nostru de perete video LCD?

1. Ajustare fină în 6 căi pentru control precis al golului de îmbinare

Echipat cu mecanisme de reglare pe 6 direcții pe verticală, orizontală și față-spate pentru tăierea post-instalare. Chiar și cu erori de găurire în perete de ± 5 mm, golurile de îmbinare pot fi reduse la 0,5–1,5 mm (depinde de grosimea cadrului ecranului).

Interval de reglare:

•Verticală:±8mm

•Orizontal:±8mm

•Față-spate:±5mm

2. Cadru modular pentru aspect flexibil

Cadrul de asamblare divizat cu zăvoare de poziționare de precizie suportă:

•Aspect peisaj cu un singur rând (1×N)

•Dispunerea matricei cu mai multe rânduri (M×N)

• Îmbinare ecran portret (pentru semnalizare digitală)

•Aspect mixt peisaj și portret

Înălțimea maximă a unei singure coloane: 4 m (aproximativ 6 bucăți 46”/ 4 buc. 55” panouri)

Extensie orizontală nelimitată prin mai multe seturi de coloane una lângă alta

3. Dezasamblare independentă pentru întreținere fără efort

Fiecare panou este fixat cu cârlige separate. Pentru înlocuirea defectuoasă a panoului sau inspecția cablajului din spate:

✅Nu este nevoie să demontați ecranele adiacente

✅Demontare de o singură persoană în 90 de secunde

✅Fără impact asupra stabilității generale a peretelui

4. Suporturile inferioare de sarcină previn căderea

Un singur panou de 55" cântărește până la 35 kg. Suporturile obișnuite se bazează numai pe agățarea din spate, predispuse la înclinare în față și la coborârea inferioară după utilizare pe termen lung.

Acest suport adaugă suporturi de încărcare inferioare pentru a distribui greutatea panoului pe grinzile transversale, cu o capacitate de încărcare sigură pentru un singur panou de 80 kg și deformare zero în 8 ani.

5. Managementul cablurilor ascunse pentru un aspect îngrijit

Canale dedicate de rutare a cablurilor rezervate în cadru pentru cabluri separate de curent puternic și slab:

Cabluri HDMI, cabluri de rețea și cabluri de alimentare complet conținute

Fără fire expuse pe partea din față a peretelui video

Conform standardelor de control al incendiilor și inspecție de securitate

6. Modurile de instalare duble se potrivesc tuturor tipurilor de perete

Parametrii tehnici

Etape de instalare (montat pe perete pentru referință)

2 muncitori necesari; un perete video cu 4 panouri durează aproximativ 2 ore

Etape de instalare pe perete

1. Măsurare și poziționare: Marcați pozițiile de găurire pe perete conform planului de îmbinare, calibrați cu indicatorul de nivel

2. Fixați traverse transversale: Instalați traverse orizontale (1 pe rând) cu șuruburi de expansiune M10/M12, distanță ≤600 mm

3. Preinstalați plăci de suspendare: Fixați plăcile de suspendare de reglare fină pe găurile VESA din spate ale ecranelor, asigurați-vă alinierea orizontală

4. Montați ecrane: Începeți de la rândul de jos, glisați cârligele ecranului în fantele traverselor și fixați zăvoarele

5. Reglați decalajele de îmbinare: reglați șuruburile cu 6 căi cu o cheie hexagonală pentru a reduce golurile la ≤1,0 mm

6. Managementul cablurilor: Dirijați toate cablurile în jgheaburile de sârmă și strângeți șuruburile anti-slăbire

7. Test de pornire: Verificați continuitatea imaginii, puneți în funcțiune după confirmare

Etape de instalare pe podea

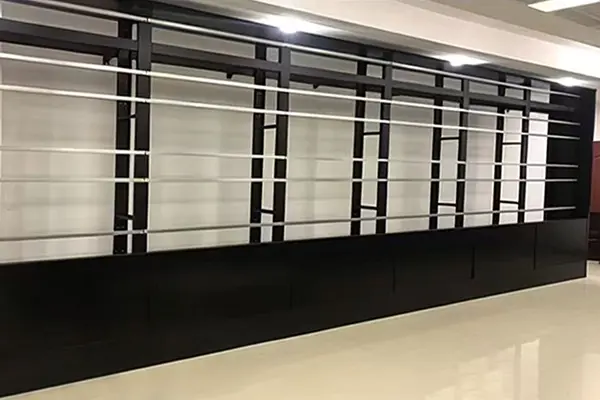

1. Asamblați coloanele: conectați coloanele din stânga și din dreapta cu bretele transversale inferioare, instalați suporturi reglabile pentru picioare

2. Reglarea nivelului: Rotiți suporturile pentru picioare pentru reglarea înălțimii, calibrați cu indicatorul de nivel

3. Adăugați contravântuiri diagonale: contravântuiri diagonale obligatorii pentru înălțimi de peste 2 m pentru armare

4. Montarea ecranului: Urmați Pasul 3–5 din procedura de montare pe perete

5. Blocare finală: Strângeți toate șuruburile de conectare și porniți pentru testare

Scenarii aplicabile

Comparație cu monturile tradiționale

FAQ

Î1: Ce dimensiuni de panouri de perete video se potrivește acest suport?

R: Compatibil cu panourile de perete video mainstream de 46”, 49” și 55”. Pentru alte dimensiuni (43”, 65”), verificați modelele noastre dedicate sau contactați pentru personalizare.

Î2: Este deranjant să înlocuiți panourile parțial defecte?

R: Designul de suspendare independent permite dezasamblarea separată a panourilor individuale fără a afecta stabilitatea întregului perete video.

Î3: Se poate monta suportul pentru panouri curbate de îmbinare LCD?

R: Suporturile video standard de perete sunt cu structură plată. Pentru panourile LCD curbate sunt necesare adaptoare curbate. Furnizați raza de curbură și radianul de îmbinare pentru prelucrarea personalizată a brațelor curbate.

Î4: Care este capacitatea maximă de încărcare a ecranului și factorul de siguranță?

A: Capacitate de încărcare proiectată cu un singur panou: 80 kg (sarcină de testare distructivă ≥ 160 kg), factor de siguranță ≥ 2,0. Cel mai greu panou principal de 55” are aproximativ 30 kg, 65” până la 45 kg, ambele mult sub limita de proiectare. Verificați în continuare capacitatea reală de încărcare a peretelui sau a solului înainte de instalare.

Î5: Cum să alegi între tipurile de pe perete și cele de pe podea?

O:

•Perete din beton/cărămidă solidă→Montat pe perete (cost redus, economie de spațiu)

• Perete din sticlă/marmură/chilă din oțel ușor (nu este permisă găurirea)→Pe podea (fără deteriorare a decorațiunii)

•Utilizare mobilă pe mai multe locații→Suport mobil pentru cărucior (cu roți)

Î6: Este compatibil cu ecranele altor mărci (Samsung/LG/BOE)?

A: Da. Găurile de montare VESA acoperă 200×200mm până la 800×600mm, compatibil cu peste 95% din panourile de perete video comerciale de 46–55” de pe piață. Plăci adaptoare sau prelucrare personalizată disponibile pentru modele speciale de găuri.
